Kako optimizirati troškove sklopa prototipa PCB-a?

Hej tamo! Kao dobavljač u prototip PCB montažom, znam iz prve ruke, koliko je ključno optimizirati troškove bez ugrožavanja kvalitete. U ovom blogu podijelit ću neke savjete i trikove koji vam mogu pomoći da dobijete najviše praska za svoj dolar kada je u pitanju prototip PCB sklop.

Razumijevanje osnova troškova sklopa prototipa PCB

Prije nego što zaronimo u strategije optimizacije, brzo pogledamo ono što čini troškove sklopa prototipa PCB-a. Ovdje postoji nekoliko faktora, uključujući troškove materijala, rada, opreme i nadzema.

Materijali koji se koriste u sklopu PCB-a, poput samog ispisanog kruga, komponente, lemljenja i fluksa, mogu predstavljati značajan dio ukupnih troškova. Troškovi rada su takođe glavni faktor, posebno ako radite sa kvalificiranim timom tehničara koji mogu osigurati visokokvalitetnu montažu. Troškovi opreme, uključujući troškove pikskih mašina, opreme za lemljenje i alate za testiranje, takođe trebaju biti u iemu i ne zaboravite na nadzemne troškove, kao što su najamnine, komunalne usluge i osiguranje.

Strategije za optimizaciju troškova sklopa prototipa PCB

1. Dizajn za proizvodbilnost (DFM)

Jedan od najefikasnijih načina za optimizaciju troškova sklopa prototipa PCB-a je dizajniranje vašeg PCB-a s proizvodnim na umu. To znači osigurati da vam je dizajn jednostavan za sastavljanje, testiranje i popravak.

• Pojednostavite dizajn:Držite svoj PCB dizajn što je moguće jednostavnije. Izbjegavajte upotrebu složenih geometrija, nepotrebnih vijaca i uske razmaka komponente. Jednostavniji dizajn neće umanjiti samo troškove materijala, već i otežava proces montaže brže i efikasnije.
• Koristite standardne komponente:Kad god je to moguće, koristite standardne komponente koje su lako dostupne na tržištu. To neće samo smanjiti troškove komponenti, već i olakšava izvor zamjene ako je potrebno.
• Optimizirajte postavljanje komponenata:Obratite pažnju na plasman komponenti na svoj PCB. Grupirajte slične komponente zajedno i osigurajte da postoji dovoljno prostora između komponenti za jednostavno sklapanje i testiranje.

2. Izvorne komponente mudro

Troškovi komponenti mogu imati značajan utjecaj na ukupne troškove sklopa prototipa PCB-a. Evo nekoliko savjeta za izvor komponente mudro:

• Uporedite cijene:Nemojte samo ići s prvim dobavljačem koji pronađete. Odvojite vrijeme da uporedite cijene različitih dobavljača kako biste dobili najbolju ponudu. Možete koristiti internetske tržišne uređaje i pretraživače komponente kako biste pronašli najniže cijene.
• Kupite u rasutom stanju:Ako planirate sastaviti više prototipa, razmislite o kupovini komponenti u rasutom stanju. Mnogi dobavljači nude popuste za skupne narudžbe, što vam može pomoći uštedjeti novac dugoročno.
• Razmislite o alternativnim komponentama:U nekim ćete slučajevima moći koristiti alternativne komponente koje su jeftinije, ali i dalje ispunjavaju vaše zahtjeve. Međutim, obavezno testirajte ove komponente prije upotrebe u svojim prototipovima.

3. Odaberite pravi proces montaže

Dostupno je nekoliko različitih montažnih procesa za montažu prototipa PCB, uključujući sklop kroz otvor, tehnologiju površinske montiranje (SMT) i kombinaciju oboje. Izbor procesa montaže može imati značajan utjecaj na troškove i kvalitetu vaših prototipa.

• SMP Skupština:SMT je uglavnom brži i isplativiji od sklopa za rupe, posebno za proizvodnju velike količine. Također omogućava manju veličinu komponente i veću gustinu komponenata, što može smanjiti veličinu i težinu vašeg PCB-a.
• Kroz sklop za rupe:Kroz sklop za rupe i dalje se koristi za neke aplikacije, posebno one koje zahtijevaju visoku mehaničku čvrstoću ili pouzdanost. Međutim, općenito je više intenzivniji i skuplji od SMP sklopnice.
• Hibridni sklop:U nekim slučajevima, kombinacija SMT-a i sklopa prolaznog rupa može biti najbolja opcija. To vam omogućuje da iskoristite prednosti oba procesa, istovremeno minimizirate nedostatke.

4. Optimizirajte testiranje i pregled

Ispitivanje i inspekcija su važni koraci u procesu sklopa prototipa PCB kako bi se osiguralo da vaši prototipi ispunjavaju potrebne standarde kvalitete. Međutim, ovi koraci mogu dodati i ukupnim troškovima. Evo nekoliko savjeta za optimizaciju ispitivanja i inspekcije:

• Koristite automatizirana oprema za testiranje:Automatizirana oprema za testiranje, poput ispitivača u krugu (ICT) i letećih ispitivača sonde, mogu značajno smanjiti vrijeme i troškove ispitivanja. Ove mašine mogu brzo i precizno testirati svoje prototipove za različite greške, uključujući kratke hlače, otvara i komponentne vrijednosti.
• Provedite statističku kontrolu procesa (SPC):SPC je tehnika kontrole kvaliteta koja uključuje nadgledanje i kontrolu procesa proizvodnje kako bi se osiguralo da radi u prihvatljivim granicama. Provedba SPC-om možete prepoznati i ispraviti bilo kakva pitanja rano u proizvodnom procesu, što može smanjiti troškove prerade i otpada.
• Provedite inspekciju u procesu:Inspekcija u procesu uključuje pregled vaših prototipa u različitim fazama procesa skupštine za identifikaciju i ispravljanje bilo kakvih pitanja prije nego što postanu glavni problemi. Ovo vam može pomoći u smanjenju troškova prerade i otpada i poboljšanju ukupne kvalitete svojih prototipa.

Primjeri u stvarnom svijetu

Pogledajmo neke primjere stvarnih svjetskih primjera kako se te strategije mogu primijeniti za optimizaciju troškova sklopa prototipa PCB-a.

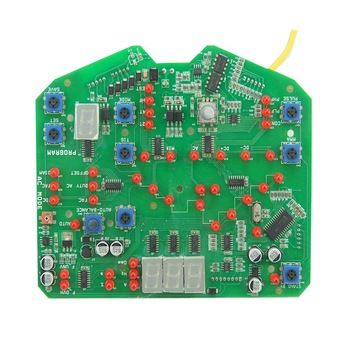

• Vježa ploča PCBA prototip: Vaganje PCBA prototip PCBAOdličan je primjer kako se DFM može koristiti za optimizaciju troškova. Pojednostavljenjem dizajna, koristeći standardne komponente i optimiziranje smještaja komponenata, troškovi materijala i radne snage mogu se značajno smanjiti.
• Medicinska elektronika sa višeslojnog odbora: Medicinska elektronika sa višeslojnog odboraje još jedan primjer u kojem bi se navodni komponente mudro mogu napraviti veliku razliku. Upoređujući cijene različitih dobavljača i kupovine u rasutom stanju, troškovi komponenata mogu se smanjiti, što zauzvrat smanjuje ukupni trošak prototipa.
• PCBA prototip električarskog pcb sklop: PCBA prototip električarske PCB sklopDemonstrira kako birajući pravi proces montaže može optimizirati troškove. Korištenjem SMT sklop za većinu komponenti i sklopa prenosa u rupi samo ako je potrebno, troškovi montaže mogu se smanjiti dok još uvijek održavaju visoku kvalitetu.

Zaključak

Optimizacija troškova sklopa prototipa PCB-a izazovan je, ali ostvarljiv cilj. Slijedeći strategije navedene u ovom blogu, poput dizajniranja za proizvodnju, birajući desni komponente, odabir desne proces montaže i optimizacije testiranja i inspekcije, možete značajno smanjiti troškove svojih prototipa bez ugrožavanja kvalitete.

Ako ste zainteresirani za učenje o tome kako vam možemo pomoći da optimizirate troškove vašeg prototyp PCB sklopa, ili ako imate bilo kakvih pitanja ili trebate citat, slobodno nam se pružite. Ovdje smo da vam pomognemo da dobijete najbolje moguće rezultate za vaš projekt.

Reference

• "Dizajn za priručnik za proizvodnju" Peter Stark
• "PCB sklop: praktični vodič" John Doe
• "Optimizacija troškova u proizvodnji elektronike" Jane Smith
