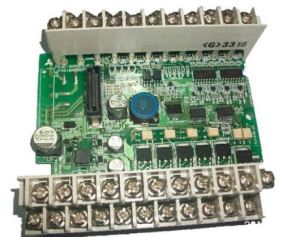

Proces proizvodnje PCBA više uključuje vezu, budite sigurni da kontrolirate kvalitet svake veze za proizvodnju dobrih proizvoda, općenito PCBA se sastoji od: proizvodnje PCB-a, nabave i inspekcije komponenata, SMT obrade, plug-in obrade, programa požara, ispitivanja, starenja , i niz postupaka, pažljivo objašnjavamo svaku vezu u nastavku koja treba biti svjesna.
1. Proizvodnja pločastih ploča
Nakon primanja narudžbe PCBA, analizirajte Gerberovu datoteku, obratite pažnju na odnos između razmaka rupa PCB-a i nosivosti ploče, ne uzrokuju savijanje ili lom i uzima li u obzir ožičenje ključne čimbenike kao što su visoka -frekventne smetnje i impedancija signala.
2. Nabavka i inspekcija komponenata
Nabavka komponenata treba biti pod strogo kontroliranim kanalima, mora se podizati od velikih trgovaca i originalnih tvornica, 100% kako bi se izbjegli polovni materijali i lažni materijali. Pored toga, bit će postavljena posebna inspekcijska mjesta koja će provoditi strogu inspekciju sljedećih predmeta kako bi se osiguralo da komponente nisu bez greške.
PCB: ispitivanje temperature reflow peći, nema prolaznog voda, je li rupa začepljena ili curi tinta, je li ploča savijena itd.
IC: Provjerite je li sitotisak u potpunosti u skladu s BOM-om i održavajte stalnu temperaturu i vlažnost
Ostali uobičajeni materijali: sitotisak, izgled, naelektrizirana vrijednost ispitivanja itd. Predmeti pregleda moraju se provoditi prema metodi inspekcije uzoraka, udio je obično 1-3%
3. Obrada SMT sklopa
Ključne točke su tisak paste za lemljenje i kontrola temperature peći. Vrlo je važno koristiti lasersku matricu dobre kvalitete i zadovoljiti zahtjeve procesa. Prema zahtjevima PCB-a, dio mrežice treba povećati ili smanjiti ili za izradu mreže u skladu s procesnim zahtjevima koristiti rupu u obliku slova U. Kontrola temperature i brzine peći za ponovno lemljenje kritična je za vlaženje paste za lemljenje i pouzdanost zavarivanja, a može se kontrolirati u skladu s normalnim SOP radnim smjernicama. Pored toga, potrebna je STRIGTNA PRIMJENA testiranja AOI kako bi se umanjili štetni učinci uzrokovani ljudskim faktorima.
4, plug-in obrada
U procesu dodavanja, dizajn matrice je ključna točka za lemljenje preko valova. Kako koristiti kalupe kako bi se povećala vjerovatnoća dobrih proizvoda nakon prolaska kroz peć, postupak je koji PE inženjeri moraju stalno vježbati i sažimati iskustvo.
5. Proces pečenja
U ranom DFM izvještaju, kupcu se može savjetovati da postavi neke ispitne točke na PCB-u u svrhu ispitivanja provodljivosti PCBA kruga nakon što su PCB i sve komponente zavarene. Ako uslovi dozvoljavaju, od dobavljača se može zatražiti da program spali u glavnu upravljačku IC preko uređaja za narezivanje (kao što su ST-Link i J-Link), kako bi intuitivnije testirao funkcionalne promjene koje donose razne radnje dodirom, kako bi se potvrdio funkcionalni integritet cijele PCBA.
6. Test PCBA ploče
Za narudžbe sa zahtjevima PCBA testa, glavni sadržaj testa uključuje ICT (test u krugu), FCT (test funkcije), test progaranja, test temperature i vlažnosti, test pada itd., Kojima se može upravljati i izvještavati prema želji kupca Plan ispitivanja'
